「バイオノート505」 PCG-R505S/PD・R505J/BD：主な仕様

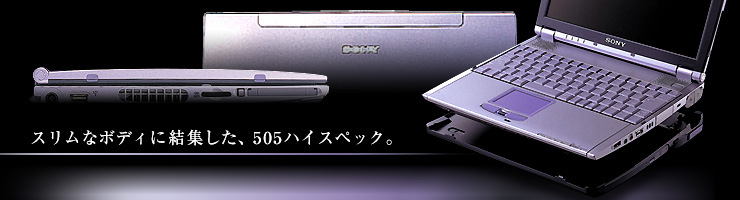

スリムなボディに高速CPUを搭載し、その能力を最大限に発揮させる独自の放熱機構を採用。
PCG-R505S/PDには、モバイルインテル Pentium III プロセッサー1GHz-M(拡張版インテル SpeedStep テクノロジー搭載)を採用*。さらに高速CPUの能力を最大限に発揮させるため、独自の放熱機構「アドバンストサーモダイナミクスエアダクト」を採用しました。

*	PCG-R505J/BDはモバイルインテル Celeron プロセッサー800A MHzを採用。

ブロードバンドの楽しみをワイヤレスにも広げる、 2.4GHzワイヤレスLAN機能を搭載。
ネットワークコネクター(100BASE-TX/10BASE-T)を装備。ADSL(高速デジタルデータ通信)やケーブルテレビ回線などへのブロードバンド接続が可能です。また、ワイヤレスでインターネットやLANに接続できる1、「Wi-Fi(ワイファイ)仕様」に適合した2.4GHzワイヤレスLAN機能2を搭載。ワイヤレスLAN(IEEE802.11b)環境のある自宅や外出先で、あるいは、別売のワイヤレスLANアクセスポイントPCWA-A200との組み合わせで、快適なアクセスが楽しめます。

*1	ワイヤレスLANの構築には、別売の2.4GHzワイヤレスLANアクセスポイントPCWA-A200が必要です。
*2	WECA(Wireless Ethernet Compatibility Alliance)で規定された「Wi-Fi(ワイファイ)仕様」に適合することが確認されています。

よりアクティブな使いこなしを提案する、ドッキングステーション。
付属のドッキングステーションは、本体とドッキングしたまま持ち歩くことが可能。フロッピーディスクドライブに加え、CD-RW/DVD-ROM一体型ドライブ*を内蔵し、モバイル環境でDVDビデオソフトも鑑賞できます。そして、周辺機器を集中接続できる豊富な端子を装備。ドッキングステーションの着脱も、電源がONのままワンタッチで行え、モバイルノートとして、またデスク上のメインマシンとして、バイオノート505をスムーズに使いわけられます。

*		本機で記録したCD-RWディスクは他のPCのCD-ROMドライブでは読み取れない場合があります。また、音楽用CDプレーヤーでは再生できません。CD-Rディスクの場合も、音楽用CDプレーヤーの場合、プレーヤーによっては再生できない場合があります。
※		ディスクによっては、一部の書き込み速度に対応していない場合があります。

高剛性&軽量マグネシウム合金ボディ。

軽く丈夫なマグネシウム合金を、ボディの2面*に使用。曲面および曲線を多用したボディデザインに加え、液晶部外側に「バイオ」ロゴを彫り込み状に成形。質量は、付属のバッテリーパック（L）を装着した状態で約1.98kgです。

*	液晶部外側、本体部底面。

■PCG-R505S/PD・R505J/BD　主な仕様

■本体
■ドッキングステーション

モデル	PCG-R505S/PD	PCG-R505J/BD
OS	Windows XP Professional	Windows XP Home Edition
プロセッサー	モバイルインテル Pentium III プロセッサー 1GHz-M (拡張版インテル SpeedStep テクノロジー搭載)	モバイルインテル Celeron プロセッサー 800A MHz
キャッシュメモリー	1次キャッシュ 32KB 2次キャッシュ512KB(CPU内蔵)	1次キャッシュ 32KB 2次キャッシュ128KB(CPU内蔵)
システムバス	133MHz
チップセット	Intel 830MG チップセット
メインメモリー標準／最大	256MB(128MB×2)/384MB(SDRAM)*1
拡張メモリースロット(空き)	SODIMMスロット×1(0)
グラフィックアクセラレーター	Intel 830MG チップセットに内蔵（3Dアクセラレーション対応）
ビデオメモリー	32MB*2(メインメモリーと共有)
液晶表示装置	12.1型 XGA(1024×768ドット)対応 TFTカラー液晶
表示モード	最大約1677万色*3（1024×768、800×600）
外部ディスプレイ出力*4	最大約1677万色（1400×1050、1280×1024、1024×768、800×600）
フロッピーディスドライブ	付属ドッキングステーションに内蔵、3.5型(1.44MB/720KB)*5
ハードディスクドライブ	約40GB(Ultra ATA/100) (C:約20GB/D:約20GB(出荷時))67	約30GB(Ultra ATA/100) (C:約15GB/D:約15GB(出荷時))67
ドライブ	付属CD-RW/DVDドッキングステーションPCGA-DSM5同等品読み出し:最大24倍速(CD-ROM、CD-R)、最大12倍速(CD-RW)、最大8倍速(DVD-ROM)/ 書き込み*8:最大8倍速(CD-R)、最大4倍速(CD-RW)
外部接続端子	●USB×2●i.LINK(IEEE1394)端子 S400(4ピン)×1 ●ネットワークコネクター(100BASE-TX/10BASE-T)×1 ●ステレオヘッドホン出力(ステレオミニジャック)×1 ●マイク入力(モノラルミニジャック)×1 ●外部ディスプレイ出力端子(VGAタイプ、D-sub15ピン)×１ ●モデム用モジュラージャック×1●バイオ関連製品専用 DC OUT(電源供給) ●ドッキングステーション用端子×1
メモリースティックスロット	マジックゲート対応メモリースティックスロット×1
ワイヤレスLAN 通信機能	本体にワイヤレスLAN機能搭載（最大通信速度9：約11Mbps/通信距離10：見通し距離最長100m/ 使用周波数帯：2.4GHz帯（2.400GHz～2.474GHz）/無線チャンネル：1～11から選択）（IEEE802.11/802.11b 準拠）
PCカードスロット	TypeII×1、CardBus対応
オーディオ機能	AC97準拠、3Dサウンド機能、内蔵ステレオスピーカー
内蔵モデム	最大56kbps*11(K56flex/V.90) 最大14.4kbps(FAX時)
キーボード/ ポインティングディバイス	約18mmピッチ／キーストローク約2mm／87キー、インテリジェントタッチパッド、センタージョグ
主な付属品	●CD-RW/DVDドッキングステーション●ACアダプター●バッテリーパック（L）、 ●テレホンコード（モジュラーケーブル）●リカバリーCD
	─	Microsoft Office XP Personal プリインストールパッケージ
電源	ACアダプターまたはリチウムイオンバッテリー
消費電力	約40W(バッテリー充電含まず)	約46W（バッテリー充電含まず）
省エネ法に基づくエネルギー消費効率*12	S区分0.0021	S区分0.0027
バッテリー駆動時間 1314	バッテリーパック(L))約2.5～4時間バッテリーパック(LLL))約6～8.5時間	バッテリーパック(L))約2～3.5時間バッテリーパック(LLL))約4～7.5時間
バッテリー充電時間*15	ON時*16:バッテリーパック(L)約1.5時間(約85%)、約2.5時間(100%)、バッテリーパック(LLL)約3.0時間(約85%)、約5.5時間(100%)、 OFF時:バッテリーパック(L)約1.5時間(約85%)、約2.5時間(100%)、バッテリーパック(LLL)約3.0時間(約85%)、約5.5時間(100%)
温湿度条件	動作時5～35℃(温度勾配10℃/時以下)、　20～80%(ただし結露しないこと、および35℃における湿度は65%以下)、保存時-20℃～＋60℃（温度勾配10℃／時以下）10～90％
本体外形寸法 (最大突起部含まず)	幅279.5mm×高さ29.4mm(手前・最薄部。後部は33.8mm)×奥行239mm
質量	約1.98kg(バッテリーパック(L)装着時)

*1	384MBに増設するには出荷時に装着済みの128MBメモリーモジュールを取り外す必要があります。
*2	使用状況により自動的にメモリーサイズが変更されます。お客様による設定の変更は行えません。
*3	グラフィックアクセラレーターのディザリング機能により実現。
*4	外部ディスプレイによっては表示できないモードがあります。
*5	720KBの読み書きは可能ですが、フォーマットはできません。
*6	1GBを10億バイトで計算した場合の数値です。Windowsのシステムから認識できる容量はPCG-R505S/PDは約37.1GB、PCG-R505J/BDは約27.9GBです。
*7	ハードディスクはNTFSでフォーマットしています。各アプリケーションソフトの動作確認はNTFSで行っています。
*8	High Speed CD-RWディスクへの書き込みに対応していますが、書き込み速度は最大4倍速となります。
*9	IEEE802.11b準拠の最大通信速度。通信機器間の距離や障害物、機器構成、電波状況、使用するソフトウェア、OSなどにより変化します。
*10	通信間の障害物や電波状況、壁の素材など周囲の環境、使用するソフトウェア、OSなどにより変化します。
*11	V.90とK56flexを自動判別して切り換えます。56kbpsはデータ受信時の理論値です。データ送信時は規格上33.6kbpsが最大値になります。実際の通信速度は回線品質などの状況により変化します。
*12	省エネルギー法（エネルギーの使用と合理化に関する法律）による表記を記載しています。「エネルギー消費効率」とは、省エネルギー法で定める測定方法により消費電力を省エネルギー法で定める複合理論性能で除したものです。
*13	省電力モード時。駆動時間は使用状況および設定などにより上記時間と異なる場合があります。また、バッテリーパック（L）/バッテリーパック（LLL）の併用はできません。
*14	JEITAバッテリー動作時間測定法（Ver.1.0）にもとづく駆動時間は、PCG-R505S/PDは約3時間（バッテリーパック（L））・約6.5時間（バッテリーパック（LLL））、PCG-R505J/BPは約2.5時間（バッテリーパック（L））・約5.5時間（バッテリーパック（LLL））です。詳細については、VAIOホームページ内「SUPPORT」機種別ページでご案内しています。
*15	付属バッテリーの充電時間。
*16	充電時間は使用状況により、記載時間と異なる場合があります。

■付属ドッキングステーションの主な仕様

■本体
■ドッキングステーション

フロッピーディスクドライブ	3.5型(1.44MB/720KB*1)
ドライブ	CD-RW/DVD-ROM一体型ドライブ*2
外部出力端子	・USB×2・i.LINK(IEEE1394)端子 S400(4ピン)×1 ・ネットワークコネクター(100BASE-TX/10BASE-T)×1 ・プリンターポート(D-sub25ピン) ・シリアルポート(RS-232C、D-sub9ピン) ・外部ディスプレイ出力端子（VGAタイプ、D-sub 15ピン）×１・本体ドッキング用端子×1
消費電力	11W
温湿度条件	動作時 5～35℃(温度勾配10℃/時以下)、 20～80% (ただし結露しないこと、および35℃における湿度は65%以下)
本体外形寸法(最大突起部含まず)	幅279.5mm×高さ18.5mm(最薄部。後部は21.5mm) ×奥行235.0mm
質量	1.08kg


*1	720KBの読み書きは可能ですが、フォーマットはできません。
*2	HighSpeed CD-RWディスクへの書き込みに対応していますが、書き込み速度は最大4倍速となります。

※	ドッキングステーション接続時には、本体側で次の端子が使用できなくなります(排他使用) ・2つのUSB端子のうちの本体左奥の端子、外部ディスプレイ出力端子、ネットワークコネクター、DC IN（電源入力端子）。

		液晶画面についてのご注意
		i.LINKに関するご注意
		CD-RWについてのご注意
		DVDビデオ再生についてのご注意

	●	緩衝材に100％紙系材料を使用しています。
	●	キャビネットと主要プリント配線板にハロゲン系難燃剤を使用していません。
	●	外箱の表層に100％雑誌古紙再生紙、表層印刷にVOC（揮発性有機化合物）ゼロ植物油型インキを使用しています。
	●	主要プリント配線板のはんだ付けに無鉛はんだを使用しています。
	※	eco infoは、ソニ－の環境配慮内容についての説明マークです。

当社は、国際エネルギースタープログラムの参加事業者として、本製品が国際エネルギースタープログラムの対象製品に関する基準を満たしていると判断します。
