〈コクーン〉デジタルレコーダー NDR-XR1

お気に入りWEB画面

〈コクーン〉デジタルレコーダーは、100BASE-TX/10BASE-T対応のネットワークコネクターを装備。ブロードバンドのネットワークに直接接続して、「ネット番組ガイド」で最大１週間分の番組表を入手したり、「＠録画予約」で携帯電話やパソコンから録画予約できます。

ネット番組ガイド画面

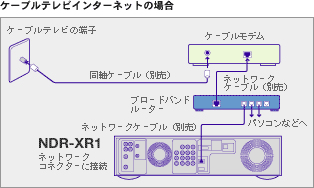

〈コクーン〉デジタルレコーダーのネットワークへの接続は、ADSL回線やケーブルテレビインターネット、FTTHを使った常時接続が対象です。

* ルーター機能のあるADSLモデムをご使用の場合は、ブロードバンドルーターではなく、ハブをお使いください。
※ADSLやケーブルテレビインターネット、FTTHのサービスを提供するプロバイダーとの契約が必要です。※ ルーターなど接続に関する検証情報は〈コクーン〉ホームページでご確認ください。※本機とテレビは直接接続してください。

〈コクーン〉デジタルレコーダーは、直感的な操作ができるグラフィカルユーザーインターフェースを装備。テレビ画面に表示される大きな操作画面を見ながら、操作できます。

本体ハードディスクに、簡易版の操作マニュアル「クイックガイド」を搭載。再生、録画予約、編集などの基本操作をはじめ、リモコンの使い方などを、楽しいイラスト付きでわかりやすく解説します。



クイックガイドトップ		イラストで解説

〈コクーン〉デジタルレコーダーは、すべての操作をテレビ画面に表示される操作画面を見ながら、手元のリモコンでコントロール可能。主要な操作は、カーソルキーとインテリジェントジョイスティックに集約されているので、軽快に操作できます。また、HDD/DVD/MEMORYSTICK/WEB機能をすばやく切り換えられるボタンを装備。例えば、WEBボタンなら、「カモン！マイキャスター」のホームページへワンボタンでアクセスできます。また、リモコン本体に液晶表示窓を備えているので、リモコンでの録画予約を液晶表示で確認しながら行うことができます。



ダイレクトボタン		カーソルキー＆ジョイスティック

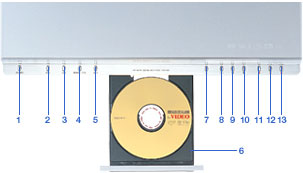

1	パワーボタン	8	再生ボタン
2	ハードディスクボタン	9	一時停止ボタン
3	DVDボタン	10	停止ボタン
4	メモリースティックボタン	11	録画ボタン
5	ウェブボタン	12	録画一時停止ボタン
6	DVDディスクトレイ	13	録画停止ボタン
7	開閉ボタン

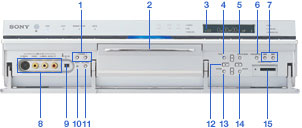

1	チャンネルボタン	9	i.LINK DV-IN端子
2	DVDディスクトレイ	10	リセットボタン
3	液晶表示	11	レックモード（録画モードボタン）
4	ツールボタン		レックモード（録画モードボタン）
5	システムメニューボタン	12	カーソルボタン
6	シンクロレック（シンクロ録画）ボタン	13	リターンボタン
	シンクロレック（シンクロ録画）ボタン	14	エンターボタン
7	（前／次）ボタン	15	メモリースティックスロット
8	ライン-2イン端子		メモリースティックスロット

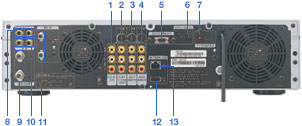

1	デコーダー入力端子	8	ビットストリーム入出力端子
2	入力1端子		ビットストリーム入出力端子
3	出力1端子	9	VHF/UHF入出力端子
4	出力2端子	10	検波入出力端子
5	D1/D2映像出力端子	11	BS入出力端子
6	スキャンセレクトスイッチ	12	USB端子接続動作保証機種なし（2003年3月現在）
7	デジタル音声出力端子（光）		USB端子接続動作保証機種なし（2003年3月現在）
	デジタル音声出力端子（光）	13	ネットワーク端子

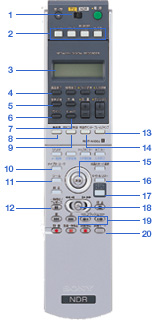

1	TV/NDR切換えボタン	12	一時停止/ TVポーズボタン
2	HDD/DVD/メモリースティック/ウェブボタン		一時停止/ TVポーズボタン
	HDD/DVD/メモリースティック/ウェブボタン	13	フレームジャンプボタン
3	液晶表示	14	WEBポインターボタン
4	画面表示ボタン	15	↑/↓/←/→/決定ボタン
5	音声切り換えボタン	16	タイトルリストボタン
6	ガイドボタン	17	システムメニューボタン
7	P in Pボタン	18	再生/早戻し/早送り/ スローボタン
8	番組表ボタン		再生/早戻し/早送り/ スローボタン
9	お気に入りWEBボタン	19	フラッシュボタン
10	チャプターマークボタン	20	録画モードボタン
11	ツールボタン	21	数字ボタン
		22	タイマー予約ボタン

録画・予約	予約プログラム数	1か月40番組
	ネット番組ガイド予約	番組表予約（最大1週間分）
		出演者名検索、番組名検索、キーワード検索、その他
	＠録画予約（リモート予約）	携帯電話（有料）、パソコン（一部有料）
	液晶転送予約	○
	更新予約	○
	シンクロ録画予約	○
	クイックタイマー	30分～6時間（30分間隔）

再生	リジューム再生	○
	追いかけ再生	○HDD
	録画同時再生	○HDD
	TVポーズ	○HDD（最長30分間一時停止可能）
	PinP	○
	プログラム再生	○HDD（10タイトル・リピート可・最長12時間）
	HDD記録時DVD再生	○
	高速サーチ　　正/逆	X2、X10、X30、（X120：HDD）
	スロー再生　　正/逆	○（逆方向：スキップ）
	コマ送り再生　正/逆	○（逆方向：スキップ）
	フラッシュ	○（+10秒 / -10秒）：最大1分

HDD	ハードディスクフォルダ	○ ON/OFF（ON:共通・A・B・C・D）
	フォルダ名設定/暗証番号設定	○/○
	タイトルリスト	サムネイルあり*1/サムネイルなし
	タイトル分割/結合/分類/自動消去	○ / ○ / 18種類 / ○
	プレイリスト作成	○（最大99タイトル）
	チャプター一覧表示	○（最大99個 / 1タイトル）
	自動チャプター設定	5分/10分/15分間隔
	マニュアルチャプター設定	○*2
	チャプター消去/結合	○/○
	CPRM対応	-

DVD	Videoモード記録	○*3
	VRモード記録	-
	DVDビデオメニュー作成機能	○（背景画：30種類選択可）

ダビング	HDD⇒DVD		○ Videoモードのみ（最大24タイトル）
	外部入力自動チャプター生成		○（5分/10分/15分間隔）

メモリースティック	メモリースティックスロット		○（JPEG再生：DCFフォーマット準拠）
	一枚拡大表示/スライドショー		○/○ （スライドショー時BGM：３曲選択可）

その他の機能	お気に入りWEB	○
	かんたん初期設定	○
	オートパワーオフ	○（6時間）：お買い上げ時「入」
	クイックガイド	○
	お知らせビープ	○

画質	3次元デジタルY/C分離回路	○
	デジタルTBC	○
	VBR	○
	録画DNR	○
	3次元DNR	○
	DVE	○
	ビデオD/Aコンバーター	12ビット108MHz
	プログレッシブ	○

システム	録画方式/録音方式	MPEG-2（解像度：D1、1/2D1、SIF）/ ドルビーデジタルAC3
	HDD容量	80GB
	HDD最大録画時間/タイトル数	HQ：約15時間 SP：約30時間 EP：約60時間 SLP：約90時間 / 最大200タイトル
	記録可能メディア	DVD-RW（Video：Ver1.1）、DVD-R（Ver：2.0）
	再生可能メディア	DVD-RW（VR / Video）、DVD-R、DVDビデオ、 CD、CD-R/RW（CD-DA）
	チューナー	地上波×1、アナログBS×1
	受信チャンネル	VHF：1～12CH、UHF：13～62CH、 CATV：C13～C38、 BS ：1、3、5、7、9、11、13、15CH*4
	インターネットブラウザ	○
	文字入力方式	ソフトウェアキーボード

インターネット
接続

ブロードバンド回線（イーサーネット接続*5）

ADSL / CATV / FTTH

入出力端子	アンテナ入出力	VHF/UHF/BS
	コンポジット映像（入力/出力）	2系統 / 2系統
	Ｓ映像（入力/出力）	2系統 / 2系統
	D1/D2端子出力（切換式）	1系統
	ステレオ音声（入力/出力）	2系統 / 2系統
	デジタル音声出力	1系統（光）
	i.LINK　DV端子（入力）	1系統（S100）
	ネットワークコネクター	100BASE-TX/10BASE-T
	USB	1系統（Ver 1.1）*6

電源部・その他	電源・電圧	AC100V、50/60Hz
	本体消費電力（電源入時/スタンバイ時*7）	69W/1.9W
	外形寸法	W430×H112×D390mm
	質量	約9.1Kg

*1	サムネイルは任意に変更可能です。
*2	通常録画時、通常再生時、および録画同時再生時の再生側に有効。
*3	HDDからDVDへのダビングのみ可能です。追記はできません。
*4	BS9CHのハイビジョン放送は受信できません。
*5	本機のインターネットへの接続はADSL、またはケーブルテレビ、FTTHなどによるブロードバンド常時接続を対象としています。インターネットサービスを提供するプロバイダーとの契約が必要です。ただし、一部のインターネット接続サービスでは本機をご利用できない場合があります。本機のご使用にはブロードバンド回線に対応したルーター（ブロードバンドルーター）またはルーター機能付きモデムの接続を前提としています。ブロードバンドルーターおよびモデムの設定にはパソコンが必要です。
*6	接続対象機器なし（2003年３月現在）
*7	BSアンテナ電源「切」時。

※ 画面はハメコミ合成です。
