テレビアンテナ線は接続されていますか? |
|
・ |
外部接続機器はビデオ入力端子に接続されていますか? |
|
・ |
AVマウスは接続されていますか?
また、AVマウスの発光部は正しい位置に設置されていますか? |
|
・ |
ベースステーションの電源はついていますか? |
|
|
|
1. |
ロケーションフリー TVボックスにスタンドを取り付ける |
2. |
ロケーションフリー TVボックスとテレビを接続する |
3. |
リモコンを準備する |
4. |
ロケーションフリー TVボックスに電源コードをつなぎ、電源を入れる |
5. |
ロケーションフリーベースステーションをセットアップモードにする |
6. |
ロケーションフリーベースステーションに登録する |
7. |
テレビ/ビデオの設定を行う |
テレビのビデオ入力につなぐ。
ビデオ(映像)入出力端子には、付属の映像コード(黄)、またはS映像コードをつないでください。 |
専用リモコンにはさまれている透明なシートを抜き取る。 |

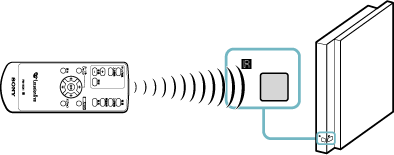

リモコンは上図のとおり、TVボックスのリモコン受光部に向けて使用してください。 |
|

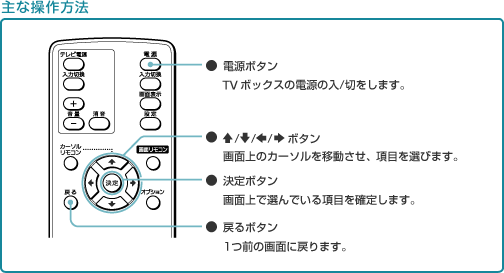

TVボックスに付属のリモコンでお手持ちのテレビを操作できます。
設定方法については、TVボックスの取扱説明書をご覧ください。 |
|
|
|
ACパワーアダプターと電源コードをつなぐ。
ACパワーアダプターと電源コードをつなぐと、自動的に電源が入ります。 |
|
テレビの電源を入れ、本機の画像が映るようにテレビの入力を「ビデオ」などに切り換える。 |
|
ベースステーションのSETUP MODE(セットアップモード)ボタンを押す。 |
|
ベースステーションのセットアップモードランプがオレンジ色に点滅していることを確認する。 |
LF-PK1をお使いの場合は、セットアップモードランプが点滅するまでSETUP MODE(セットアップモード)ボタンを押し続けてください。 |
|
|

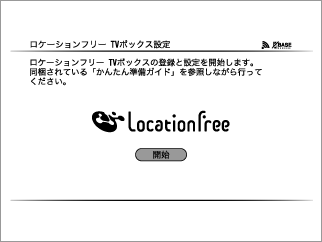

[開始]が選ばれていることを確認して、決定ボタンを押す。

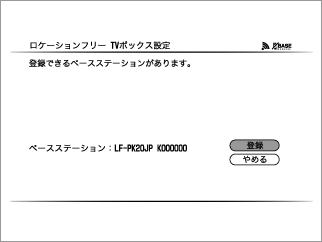

ベースステーションが検索されます。検索が終わると、「ベースステーション登録」画面が表示されます。 |

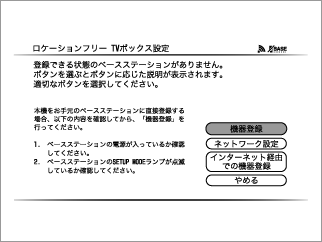

ベースステーションがみつからない場合は、次の画面になります。 |
ベースステーションがセットアップモードになっていることを確認し、[機器登録]を選んで、決定ボタンを押してください。 |
|

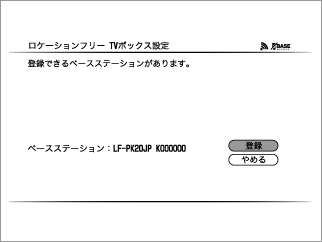

ボタンで[登録]を選んで、決定ボタンを押す。
TVボックスがベースステーションに登録されます。 |
|
テレビ/ビデオの設定へ進む。 |

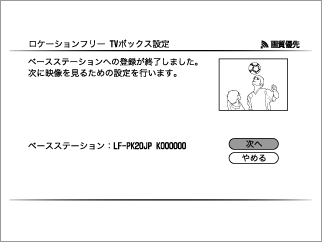

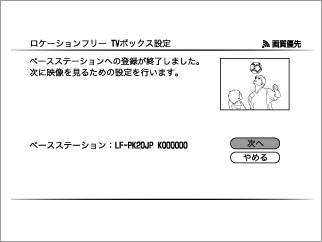

[6 ロケーションフリーベースステーションに登録する]のが終了したら、ボタンで[次へ]を選んで、決定ボタンを押す。

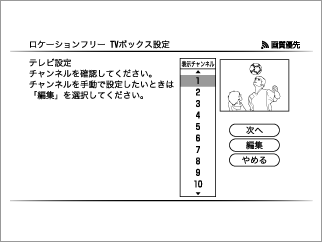

「テレビ設定」画面が表示されます。 |
|
テレビの設定を行う。 |
|

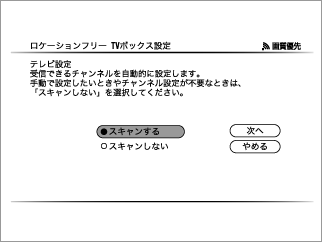

ボタンで[スキャンする]を選んで、決定ボタンを押す。
テレビのチャンネルの自動設定を行わないときは、[スキャンしない]を選んで決定ボタンを押してください。 |
|
ボタンで[次へ]を選んで、決定ボタンを押す。
テレビのチャンネルの自動設定が始まります。自動設定が終わると、結果が表示されます。 |
テレビチャンネルの自動設定がうまくいかない場合は、自動でチャンネルの設定ができます。
設定方法については、TVボックスの取扱説明書をご覧ください。 |
|
|
ボタンで[次へ]を選んで、決定ボタンを押す。 |
|
ビデオの設定を行う。 |
ベースステーションにつないだビデオやDVDなどの機器を画面リモコンで操作するための設定を行います。 |
|

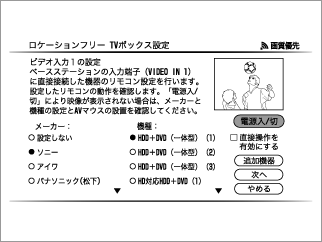

ボタンで、ベースステーションのビデオ入力1に接続した機器のメーカーと機種を選んで、決定ボタンを押す。 |
|
ボタンで[電源入/切]を選んで、決定ボタンを押す。
しばらくすると、映像が表示されます。
設定が正しければ、[電源入/切]を選ぶたびに、ベースステーションにつないだ機器の電源が入/切します。 |
|
設定が終了したら、ボタンで[次へ]を選んで、決定ボタンを押す。 |
|
テレビ/ビデオの設定を終了する。 |
ボタンで[終了]を選んで、決定ボタンを押す。
[終了]を選ぶと、画面を閉じ設定を完了します。
TVボックスで映像をお楽しみください。 |
|
|
|
