HDCAMテープ（BCT-HDシリーズ）と、HDCAM-SRテープ（BCT-SRシリーズ）には、2種類の記録時間を記載しています。今回のトピックスは、この記録モードの違いによって、なぜ記録時間が変わるのかを解説いたします。

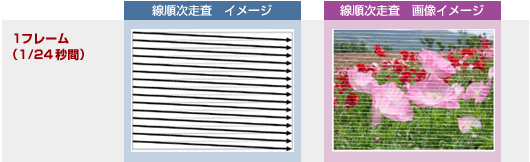

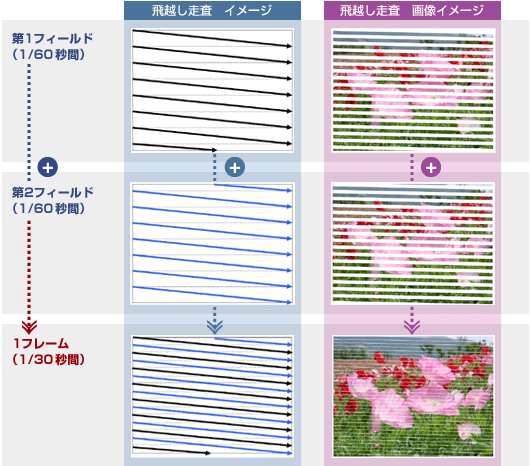

「60ｉ」は1秒間に60枚のインターレース画像で、「24P」は1秒間に24枚のプログレッシブ（ノンインターレース）画像で構成されていることを意味します。 「インターレース」とは、TV受像機に映像を表示する際、フリッカーを抑え、TV信号を狭い帯域で扱うために工夫された方法で、図1のような飛び越し走査をしています。 まず最初の1／60秒間で、走査線１行分を飛び越した隙間のある画像を描きます。これを第１フィールドと呼びます。次の1／60秒間は、先ほど飛び越した部分を埋めるように描きます（第２フィールド）。つまり、この２つのフィールド（1／30秒間）で１枚の画像（１フレーム）が完成するわけです。 一方、「プログレッシブ」では図２のように、画面の左上から右下まで飛び越しをせずに描いていきます。24Pモードでは、1／24秒間で１枚の画像が完成します。

「60ｉモード」では１秒間に30フレーム、つまり30枚の画像をテープに記録します。「24Pモード」では24枚です。VTRヘッドが記録するトラック幅は、どちらのモードでも変わらないため、１秒あたりの記録に必要なテープの長さは「24Pモード」の方が短くてすみます。そのため、「24Pモード」では「60ｉモード」の　30÷24＝1.25倍 長く記録することができるのです。 ※VTR側でテープスピードを変えて対応しています。 試しに40分テープの場合で24Pモード時の記録時間を計算すると、40×1.25＝50分となります。 計算．．．合ってましたね。

HDCAM テープ記録時間表記 ラインアップ 60i 24P BCT-6HD 6 7 BCT-12HD 12 15 BCT-22HD 22 27 BCT-32HD 32 40 BCT-40HD 40 50 BCT-34HDL 34 42 BCT-64HDL 64 80 BCT-94HDL 94 117 BCT-124HDL 124 155 ※概算表記 単位　[分]

HDCAM-SR テープ記録時間表記 ラインアップ 60i 24P BCT-6SR 6 7 BCT-33SR 33 41 BCT-40SR 40 50 BCT-64SRL 64 80 BCT-94SRL 94 117 BCT-124SRL 124 155 ※概算表記 単位　[分]

注） 本来は技術的に厳密な掲載をすべきところですが、 この解説文は、概要をつかんでいただくために、 判りやすさを優先しております。
