2013年11月13日
新商品
業界最軽量クラス※1の業務用有機ELモニターTRIMASTER EL™を発売
〜薄型・軽量による持ち運びの利便性に加え、撮影現場で求められる堅牢性を向上〜
これにより撮影現場での可搬性を高めるとともに、大型の中継車に搭載する場合でも、一台に25型、17型を合わせて50台の積載で約180kgの重量減（当社比）が可能となり、運搬費の削減、省スペース、かつ限られたスペースの中継車内での視認距離の確保に大きなメリットをもたらします。
| 型名 | 発売日 | メーカー希望小売価格 |
|---|---|---|
| 25型業務用有機ELモニター「PVM-A250」 | 2014年1月 | 693,000円（税抜価格660,000円） |
| 17型業務用有機ELモニター「PVM-A170」 | 2014年1月 | 441,000円（税抜価格420,000円） |
その間、業界最高クラスの視野角※3の実現やフリッカーフリー機能など技術革新を重ね、 映像制作業界から高い支持を受け、世界累計出荷台数は25,000台※4を超えています。
昨今、4KやHDなど高画質映像制作の広がりに伴って、撮影現場ではより大画面での映像確認が求められるようになっています。しかし、モニターは大画面になるほど重量が重くなり運搬費用もかさむため、特に中継やロケなど屋外での撮影において、十分な台数や画面サイズのモニターを調達することは現場の大きな課題でした。この課題を解決するため、ソニーは薄くて軽い筺体構造を持つピクチャーモニターの開発に着手しました。有機ELパネルモジュールの構造から見直し、信号処理基板、素材や部品に至るまで徹底した軽量化を行いました。
さらに、薄型・軽量と同時に堅牢性を高めたことが「PVM-A250」、「PVM-A170」の大きな特長です。屋外での過酷なロケやレンタル用途など多くの撮影現場での使用では、頻繁な運搬や運用による思わぬダメージのリスクがあります。特にパネルやコネクター、外装の堅牢性を高めることが重要でした。 ソニーはコネクターを守る筐体デザインに加え、コーナーバンパーを備えた保護パネルキット（別売）を商品化しました。有機ELパネルの高画質を保ちつつ、外光反射処理を採用した専用の保護パネルにより、万が一のリスクを大幅に低減できます。
従来機種の基本性能を引き継いだ上、I/P変換の自動選択や、I/P変換時映像信号の0.5フィールド以下の低遅延処理、イーサネット経由のアップグレード機能など、運用効率を高める新機能も付加しました。消費電力も従来製品と比べ、「PVM-A250」は-9%、「PVM-A170」は-14%の低消費電力を実現しています。
放送、中継車からライブ、番組制作まで、プロフェッショナルによる映像制作の現場を支えるピクチャーモニターとしてご提案いたします。
※1：HD-SDI入出力を持つ、AC内蔵放送業務用モニターとして、2013年11月現在ソニー調べ。
※2：2013年11月現在、日本国内において
※3：2013年4月時点
※4：2013年9月時点

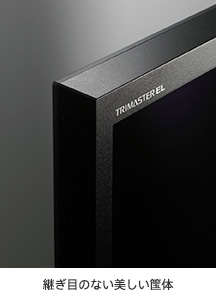

■薄型・軽量・頑丈な新筺体
薄型・軽量の追求とともに、質感やデザインにもこだわった新筺体を採用しました。

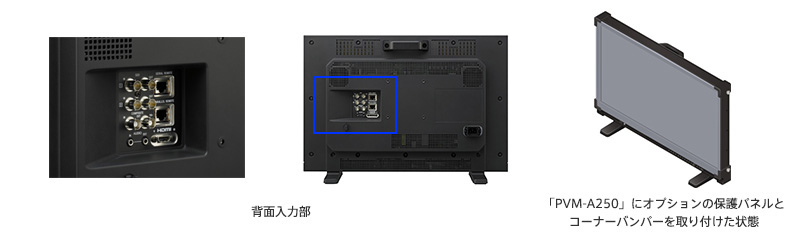

背面入力部は、内側に切れ込んだ構造により入出力端子を保護しています。また、オプションの保護パネルやコーナーバンパーにより、撮影現場や運搬時のダメージからモニターを守ることができます。
■ソニー独自の有機ELパネルがもたらす主な特長

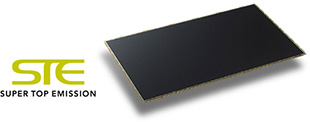

ソニー独自のSuper Top Emission(スーパートップエミッション) ™構造のフルHD（1920 × 1080）有機ELパネルを採用。有機ELパネルの上面から光を取り出すトップエミッション構造により、高輝度な画像を表示できます。また、マイクロキャビティ構造とカラーフィルターによって色純度を高め、さらに高いコントラストを実現しました。

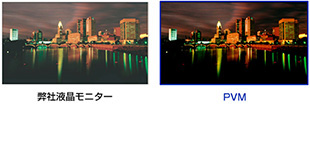

- 忠実な黒を再現し、高コントラストを実現
有機ELパネルは自発光方式であるため、黒の映像を表示する際に発光せず、これまでにない深い黒を表示することが可能です。
- 動きの速いものを滑らかに映す動画性能
有機ELパネルは、有機材料に流す電流を変化させると、瞬時に発光状態が変化します。
このため、優れた動画応答性を実現でき、スポーツなどの動きの速い映像や、文字テロップなどのスクロールも残像が少なく、滑らか、かつ自然に表現することができます。

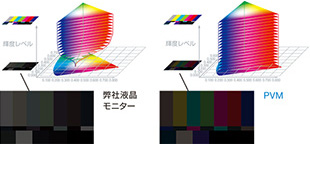

- 正確な色再現
Super Top Emission(スーパートップエミッション)のマイクロキャビティ構造とカラーフィルターによる独自の色抽出技術により、色純度を向上させ、放送規格を包含しています。また、低輝度においても正確な色再現性を維持することができるため、これまでの表示できなかった低階調の色を再現できます。

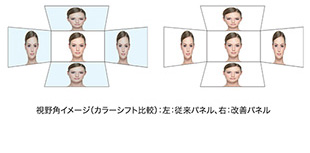

- フラットディスプレイにおける業界最高クラスの視野角※1を実現
新規開発した有機ELパネルにより、弊社従来パネルに比べて視野角による色の変化が半分以下※2になりました。視野角の向上により、編集室等で複数名が並んで1台のモニターを見て制作、確認を行う際にも、カラーシフト(斜め方向からの視聴で映像が青みがかって見える現象)がほぼ発生せず、効率的な映像制作を実現します。
※1 2013年4月時点ソニー調べ
※2 ソニーが測定したもの。個体差によるバラつきがあります。
■映像制作現場をサポートする、様々な機能を搭載

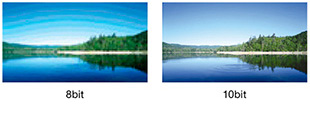

- 25型/17型フルHD（1920 × 1080）パネル、10ビットドライバー搭載による優れた階調表現
10ビットパネルドライバーと黒の再現性により、1,024階調を正確に表示することができ、映像のグラデーションを滑らかに再現できます。
- 高性能のI/P変換を実現
ハードウェア変更により、インターレースプログレッシブ変換（I/P変換）時、映像信号の0.5フィールド以下の低遅延処理を実現しました。これによりライブ制作などで即時に映像確認が行えます。また、I/P変換に際し、最適な信号処理を自動的に選択するため、その都度設定する手間が省けます。
- 3G-SDI(2系統)やHDMIなどのインターフェースを標準装備
3G-SDI x 2系統、HDMI、コンポジット、オーディオの各入力信号に対応します。
- フリッカーフリー機能搭載
有機ELパネルは、優れた動画応答性とスキャニング(走査)駆動によって、動画のブレや残像の少ない映像を実現します。このスキャニング駆動により、垂直周波数の低い入力信号(24p/PsF、50iなど)においては、フリッカー(画像のちらつき)が見えることがあります。その場合は、フリッカーフリー機能を「オン」に設定することで、この現象が大幅に改善されます。一方で、動きの早い映像では、輪郭のぶれや残像が見えることがあります。
※ ON/OFFが可能
※ F1〜F7のファンクションボタンに割り付け可能
■その他の特長
- 17型はEIA19インチラックマウント、DC12V駆動対応
「PVM-A250」、「PVM-A170」の背面設計はVESA(100mm×100mm)に準拠します。アーム式マウントなどのVESA(100mm×100mm)に対応したマウントでご利用いただけます。また、「PVM-A170」はEIA19インチラックマウント対応（マウンティングブラケットはオプション、高さ：7U）、DC12V駆動対応のため、中継車、送出確認時などのラックマウント用途やドラマ制作等のフィールド現場にてご利用いただけます。
- その他の搭載機能
「PVM-A250」、「PVM-A170」は以下の機能を搭載しています。
・色域：S-GAMUT、ガンマ：S-LOG2 to 709(800%)対応
・入力波形(ウェーブフォーム)、オーディオレベル(8CH)、ベクトルスコープ表示
・カメラフォーカス(色付きモード、強調モード)
・センターマーカー、セーフエリアマーカー、アスペクトマーカー表示
・画面内タリー表示(93%セーフエリアマーカーの外側)
■主な仕様
| PVM-A250 | PVM-A170 | ||
| 主な表示性能 | |||
| パネル | 有機ELパネル | ||
| 画面サイズ | 24.5型 | 16.5型 | |
| 表示エリア（H×V） | 約543.4×305.6mm | 約365.8×205.7mm | |
| アスペクト比 | 16：9 | ||
| 解像度（H×V） | 1920×1080ピクセル（FULL HD） | ||
| 有効画素数 | 99.99％ | パネルドライバー | RGB 各色10bit | パネル表示フレームレート | 48/ 50 / 60Hz |
視野角（パネルの仕様） （上、下、左、右） |
89度、89度、89度、89度（コントラスト＞10:1、Typical値） | ||
| 入/出力 | |||
| SDI（3G/HD/SD)入出力 | BNC×2 | ||
| コンポジット入出力 | BNC×1 | ||
| HDMI入力 | HDMIコネクター×1(HDCP 対応、Deep Color 対応) | ||
| コントロール | LAN | RJ-45（10BASE-T/100BASE-TX）×1 | |
PARALLEL REMOTE |
RJ-45モジュラーコネクター8ピン×1 | ||
| 電源 DC IN端子 | ― | XLRタイプ4ピン | |
| 音声モニター端子 | ステレオミニジャック×1、-5dBu、47kΩ以上 | ||
| 内蔵スピーカー出力 | 1.0Wモノラル出力 | ||
| ヘッドホン出力端子 | ステレオミニジャック×1 | ||
| 一般 | |||
| 電源 | AC100〜240V、50/60Hz、1.3〜0.6A | AC100〜240V、50/60Hz、0.9〜0.5A DC 12〜16V、6.4〜4.8A |
|
| 消費電力 | 約115W (最大負荷時、 経年変化に伴う輝度補正を含む) 約80W （工場出荷状態） | 約75W (最大負荷時、 経年変化に伴う輝度補正を含む) 約60W （工場出荷状態） | |
| 動作温度 | 0 〜 35℃（推奨使用温度20 〜 30℃） | ||
| 動作湿度 | 0 〜 90％（結露のないこと） | ||
| 動作気圧 | 700 〜 1060hPa | ||
| 保存・輸送温度 | −20 〜 ＋60℃ | ||
| 保存・輸送湿度 | 0 〜 90％ | ||
| 保存・輸送気圧 | 700 〜 1060hPa | ||
| 外形寸法（幅×高さ×奥行） | 581.0×386.6×65.5mm (突起部除く) |
435.0×274.0×65.5mm (突起部除く) | |
| 質量 | 約6.1kg | 約4.2kg | |
| 付属品 | AC電源コード、3極→2極変換プラグ、
ACプラグホルダー、ご使用になる前に、 CD-ROM、保証書 |
AC電源コード、3極→2極変換プラグ、
ACプラグホルダー、ハンドル、 ハンドル用ネジ×4、 ご使用になる前に、 CD-ROM、保証書 |
|
※Super Top Emission、TRIMASTER ELおよびこれらのロゴはソニー株式会社の商標です。
※その他記載されている会社および商品名は、各社の商標または登録商標です。なお、本文中では™、®マークは明記していません。
