AVアンプやホームシアターシステムとの接続
| 対象製品 |
|---|
| BDZ-EX3000 / ET2000 / ET1000 / EW2000 / EW1000 / EW500 / E500 |

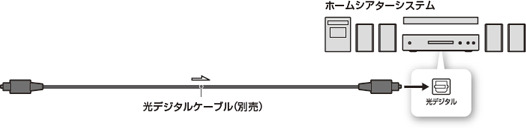

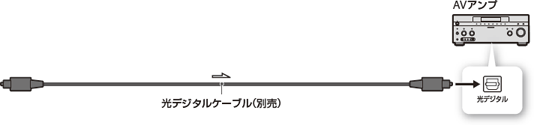

お使いのAVアンプやホームシアターシステムの入力端子をご確認のうえ、つなぎかたを選んでください。お使いの環境に合わせて［音声設定］を正しく設定してください。

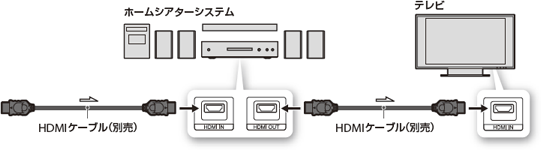

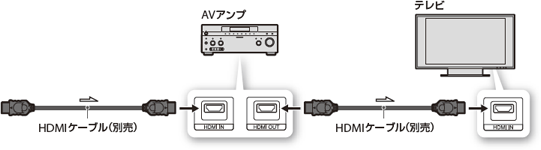

HDMIケーブルでつないだ場合、テレビが3D対応のときは次の図のように3D対応のAVアンプやホームシアターシステムとつなぐと3D表示を楽しめます。
|
 |
|---|---|
 |
|
|
 |
 |
|

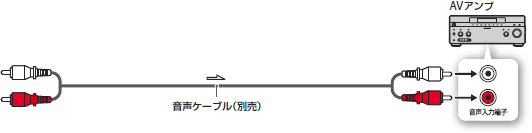

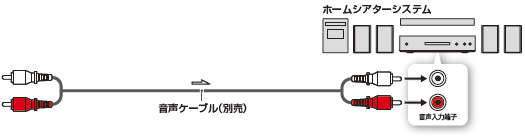

| 音声ケーブルでつなぐときは（対象製品：BDZ-EX3000）
|
 |
 |
|

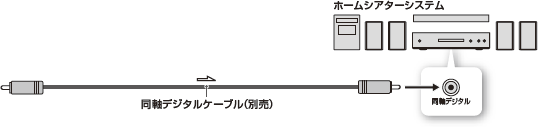

| 同軸ケーブルでつなぐときは（対象製品：BDZ-EX3000）
|
 |
 |
- HDMIケーブルはHDMIロゴの付いているものをお使いください。
関連項目
音声設定と有効な出力端子について
設定項目ごとに、設定が有効になる出力端子が異なります。お使いになる出力端子の種類を確認してください。
| 設定項目名 | 有効な出力端子 | |||
|---|---|---|---|---|
| HDMI出力端子 | デジタル音声出力光／同軸*1端子 | 音声出力端子*1 | ヘッドホン端子*1 | |
| 音声出力設定 | ○ | ○ | ○ | ○ |
| HDMI音声出力 | ○ | − | − | − |
| ドルビーデジタル | − | ○ | − | − |
| AAC | − | ○ | − | − |
| DTS | − | ○ | − | − |
| 48kHz/96kHz PCM | − | ○ | − | − |
| オーディオDRC | ○*2 | ○*2 | ○ | ○ |
| ダウンミックス | ○*2 | ○*2 | ○ | ○ |
| BD音声出力 | ○ | ○ | ○ | ○ |
| バーチャルサラウンド音声位置補正*1 | ○ | − | − | − |
| ヘッドホンタイプ*1 | − | − | − | ○ |
*1 対象製品：BDZ-EX3000
*2 PCM出力時のみ有効
HDMI出力を切り換えて使う
対象製品：BDZ-EX3000

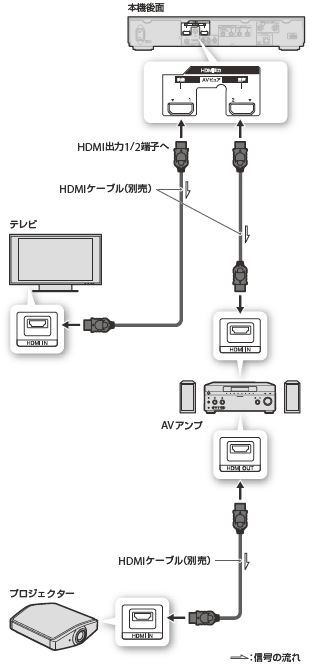

平日はテレビで録画した番組を見る、休日はプロジェクターとAVアンプやホームシアターシステムでBD-ROMの映画を鑑賞するというような使いかたで、便利で快適なAVライフが実現できます。次の図は、AVアンプを例としています。
- HDMIケーブルはHDMIロゴの付いているものをお使いください。

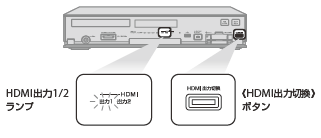

HDMI出力を切り換えるには
本機前面の《HDMI出力切換》ボタンを押して、切り換えてください。出力中の端子に対応して、本機前面のHDMI出力1/2ランプが点灯します。
バーチャルサラウンドにするには
- バーチャルサラウンドは、HDMI出力1/2端子ごとに設定できますが、テレビ以外（AVアンプなど）で音声を出力するときは、［バーチャルサラウンド］＞［切］にしてください。
各設定について
［画質設定］はHDMI出力1/2端子ごとに設定できます。
次の設定はHDMI出力1/2端子に共通の設定です。
- ［映像設定］（［BD-ROM 4K/24p出力］は除く）
- ［音声設定］
- ［HDMI機器制御設定］
- ［HDMI機器制御設定］は出力側の端子にのみ有効です。
- 映像／音声を同時に2つのHDMI端子から出力できません。
関連項目
AVピュア接続で映像と音声を別々につなぐ
対象製品：BDZ-EX3000
高画質／高音質で楽しむ
HDMI AV独立ピュア出力機能を使うと、HDMI出力1端子から高画質の映像を、HDMI出力2端子から高音質の音声を同時に出力できます。映像はHDMI出力1端子、音声はHDMI出力2端子に固定されます。
次の図のようにつなぐと、テレビやプロジェクターが3D対応のときに、AVアンプやホームシアターシステムが3D非対応でも3D表示を楽しめます。次の図は、AVアンプを例としています。
- HDMIケーブルはHDMIロゴの付いているものをお使いください。
HDMI出力を切り換えるには
-
設定する。
-

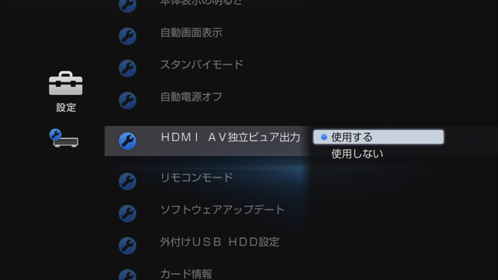

［HDMI AV独立ピュア出力］＞［使用する］を選ぶ。
-
-
切り換える。
本機前面の《HDMI出力切換》ボタンを押して、本機前面のHDMI AVピュアランプを点灯させます。
-
HDMI出力2端子の音声を設定する。
必要に応じて設定してください。
HDMI出力1端子は映像設定、HDMI出力2端子は音声設定のみ有効です。
- DVI機器への接続は保障いたしません。
- 本機前面のHDMI AVピュアランプが点灯しているときは、HDMI機器制御機能は働きません。
- HDMI出力2端子にテレビやプロジェクターをつなぐと入力が切り換わり、音声のみ固定で出力されるため映像は出力されません。
- テレビ以外（AVアンプなど）で音声を出力するときは、［バーチャルサラウンド］＞［切］にしてください。
- 映像／音声を同時に2つのHDMI端子に出力することはできません。
- 音声をHDMI出力1端子から、映像をHDMI出力2端子から出力することはできません。
- 次の場合にHDMI出力1/2/HDMI AVピュアを切り換えることはできません。
- 3DタイトルやBlu-ray 3Dディスクを再生しているとき
- BD-ROMを1080/24p（24p True Cinema）で再生しているとき
- x-Pict Story HD/x-ScrapBookを再生しているとき
- 写真を表示／スライドショーを再生しているとき
再生を停止してから切り換えてください。
