接続例

HAP-Z1ES/HAP-S1の接続例

HAP-Z1ES/HAP-S1とパソコンを接続する

コンピューターに保存した音楽をハードディスクオーディオプレーヤーに転送するために必要な接続です。有線LANまたはWi-Fi(無線LAN)でハードディスクオーディオプレーヤーをコンピューターと接続します。

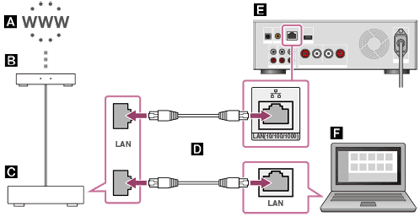

●有線LANで接続する

ハードディスクオーディオプレーヤー後面のLAN (10/100/1000) 端子とルーターをLANケーブル(1本のみ付属)で接続してください。

  • HAP-Z1ES
    HAP-Z1ES
  • HAP-S1
    HAP-S1

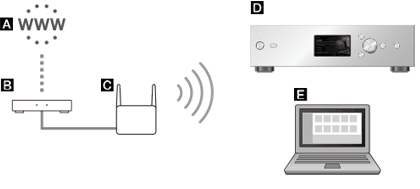

●Wi-Fi(無線LAN)で接続する

無線LAN ルーターと接続します。
ハードディスクオーディオプレーヤーとパソコンが同一のネットワーク内であれば、パソコンと無線LANルーターは有線接続でも問題ありません。

  • HAP-Z1ES
    HAP-Z1ES
  • HAP-S1
    HAP-S1

UDA-1の接続例

UDA-1とパソコンを接続する

パソコンに保存した音楽を楽しむために必要な接続です。
USB DAC アンプ後面の(USB)端子とパソコンのUSB端子を付属のUSBケーブルで接続します。

  • UDA-1

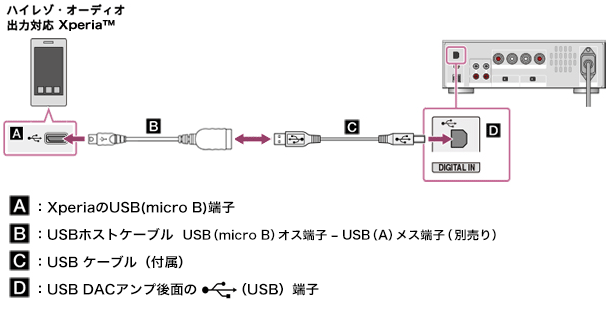

UDA-1とハイレゾ・オーディオ出力対応Xperia™を接続する

ハイレゾ・オーディオ出力対応Xperiaに保存した音楽を楽しむために必要な接続です。
別売りのUSBホストケーブルを使って、後面USB端子と接続します。
Xperiaのハイレゾ・オーディオコンテンツをデジタル出力します。

  • UDA-1

※対象機器について詳しくはこちら
USB接続で再生可能なモバイル機器を教えてください。

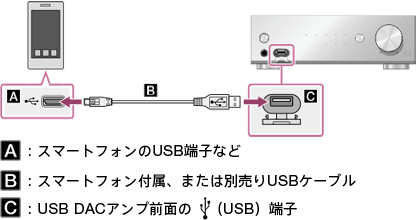

UDA-1とスマートフォンを接続する

Android端末やiPhoneなどのスマートフォンに保存した音楽を聴くための接続です。
USB DAC アンプ前面の(USB)端子とスマートフォン付属のケーブルや、別売のUSBケーブルなどで接続します。

  • UDA-1

※対象機器について詳しくはこちら
USB接続で再生可能なモバイル機器を教えてください。

UDA-1とハイレゾ・オーディオ出力対応ウォークマン®を接続する

ハイレゾ・オーディオ出力対応ウォークマン®に保存した音楽を楽しむために必要な接続です。

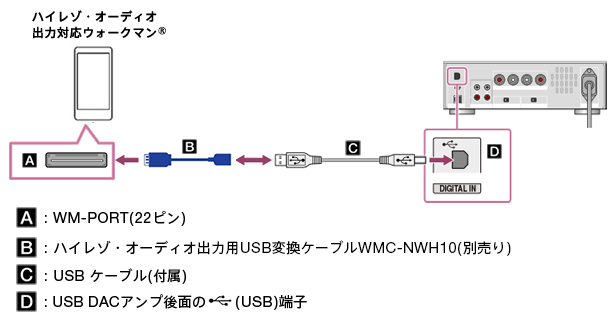

●後面のUSB端子と接続する

別売りのハイレゾ・オーディオ出力用USB変換ケーブルWMC-NWH10を使って、後面USB端子と接続します。
ウォークマン®のハイレゾ・オーディオコンテンツをデジタル出力します。

  • UDA-1

※対象機器について詳しくはこちら
USB接続で再生可能なモバイル機器を教えてください。

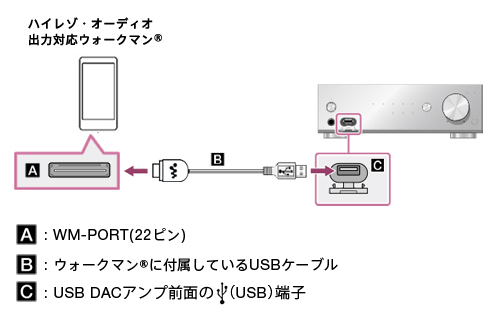

●前面のUSB端子と接続する

ウォークマン®付属のUSBケーブルを使って、前面USB端子と接続します。
前面のUSB端子はハイレゾ・オーディオに対応していないため、ハイレゾ・オーディオコンテンツは、ウォークマン®側で自動的に変換して出力します。

  • UDA-1

※対象機器について詳しくはこちら
USB接続で再生可能なモバイル機器を教えてください。

PHA-2の接続例

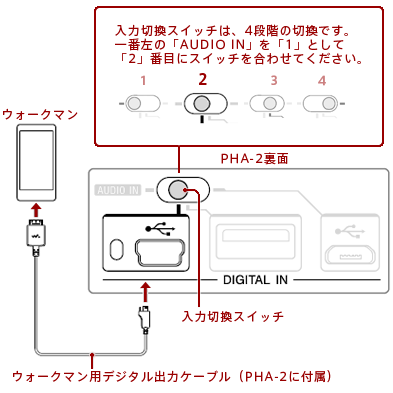

PHA-2とハイレゾ・オーディオ出力対応ウォークマン®を接続する

  • PHA-2
    • 入力切換スイッチをウォークマン®接続用端子の位置(図の2の位置)にする。
    • ウォークマン®接続用端子に、本機付属のウォークマン®用デジタル出力ケーブルを使い、ウォークマン®を接続する。

※対象機器について詳しくはこちら
PHA-2の対応機種一覧表

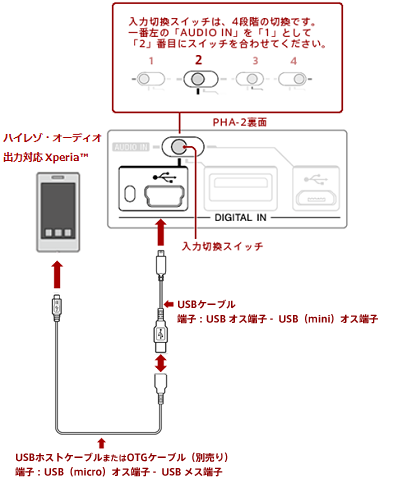

PHA-2とハイレゾ・オーディオ出力対応Xperia™を接続する

  • PHA-2
    • 入力切換スイッチをウォークマン®接続用端子の位置(図の2の位置)にする。
    • ウォークマン®接続用端子に、別売りのUSBホストケーブルを使い、Xperia™を接続する。

PHA-2とiPhone/iPad/iPodを接続する

  • PHA-2
    • 入力切換スイッチをiPhone/iPad/iPod接続用端子の位置(図の3の位置)にする。
    • iPhone/iPad/iPod接続用端子に、iPhone/iPad/iPodに付属のUSB接続ケーブルを使い、iPhone/iPad/iPodをつなぐ。

※対象機器について詳しくはこちら
PHA-2の対応機種一覧表

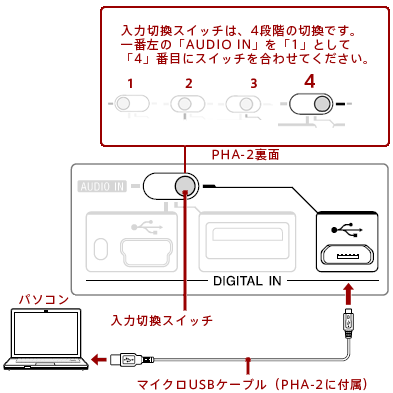

PHA-2とハイレゾ・オーディオ出力対応パソコンを接続する

  • PHA-2
    • 入力切換スイッチ(USB)端子の位置(図の4の位置)にする。
    • (USB)端子に、本機付属のマイクロUSBケーブルを使い、パソコンを接続する。

SRS-X9の接続例

SRS-X9とハイレゾ・オーディオ出力対応ウォークマン®を接続する

ハイレゾ・オーディオ出力対応ウォークマン®に保存した音楽を楽しむために必要な接続です。

●USB-B端子と接続する

別売りのハイレゾ・オーディオ出力用USB変換ケーブルWMC-NWH10を使って、背面のUSB B端子(B) と接続します。
ウォークマンのハイレゾ・オーディオコンテンツをデジタル出力します。
ウォークマン側で再生する楽曲を選ぶなどの操作をします。

ご注意:ウォークマンを充電することはできません。

  • SRS-X9

※対象機器について詳しくはこちら
アクティブスピーカー/ネックスピーカー接続互換情報

●USB-A端子と接続する

ウォークマンに付属のUSBケーブルを使って、背面のUSB A端子(A )と接続します。
ウォークマンのハイレゾ・オーディオコンテンツをデジタル出力します。
(ハイレゾに対応していないウォークマンも接続できます。)
SRS-X9本体側で操作します。本体側では限られた操作のみのため、SongPalをインストールしたスマホ、タブレットでの操作をおすすめします。

  • SRS-X9

※対象機器について詳しくはこちら
アクティブスピーカー/ネックスピーカー接続互換情報

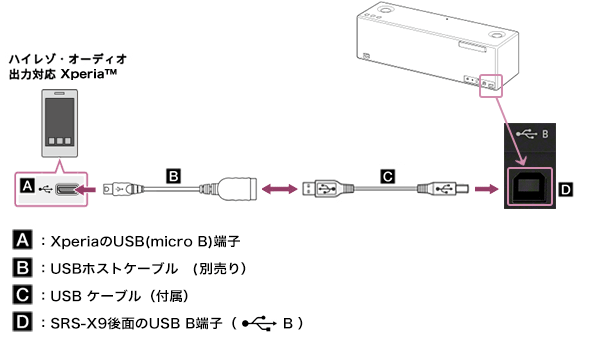

SRS-X9とハイレゾ・オーディオ出力対応Xperia™を接続する

ハイレゾ・オーディオ出力対応Xperiaに保存した音楽を楽しむために必要な接続です。
別売りのUSBホストケーブルを使って、USB B端子(B)と接続します。
Xperiaのハイレゾ・オーディオコンテンツをデジタル出力します。

  • SRS-X9

SRS-X9とiPhone/iPad/iPodを接続する

iPhone/iPad/iPodに保存した音楽を聴くための接続です。
SRS-X9背面のUSB A端子(A)とお使いのiPhone/iPad/iPodに付属のLightning - USBケーブルまたはDockコネクタUSBケーブルなどで接続します。

  • SRS-X9

※対象機器について詳しくはこちら
アクティブスピーカー/ネックスピーカー接続互換情報

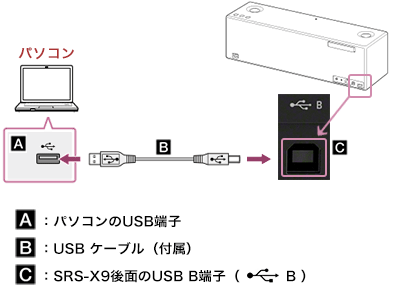

SRS-X9とパソコンを接続する

パソコンに保存した音楽を楽しむために必要な接続です。
SRS-X9背面のUSB B端子(B)とパソコンのUSB端子を付属のUSBケーブルで接続します。

  • SRS-X9

MAP-S1の接続例

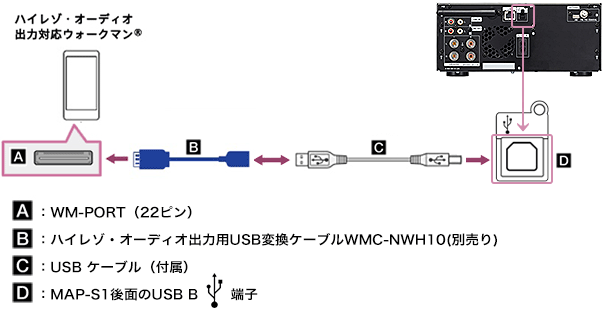

MAP-S1とハイレゾ・オーディオ出力対応ウォークマン®を接続する

ハイレゾ・オーディオ出力対応ウォークマン®に保存した音楽を楽しむために必要な接続です。

●背面(USB REAR)端子と接続する

別売りのハイレゾ・オーディオ出力用USB変換ケーブルWMC-NWH10を使って、背面(USB REAR) 端子と接続します。
ウォークマンのハイレゾ・オーディオコンテンツをデジタル出力します。
選曲などの操作はウォークマン側でおこないます。

ご注意:ウォークマンを充電することはできません。

  • SRS-X9

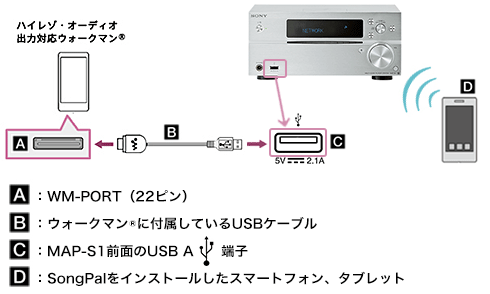

●前面(USB FRONT)端子と接続する

ウォークマンに付属のUSBケーブルを使って、前面の(USB FRONT)端子と接続します。
ウォークマンのハイレゾ・オーディオコンテンツをデジタル出力します。
(ハイレゾに対応していないウォークマンも接続できます。)
MAP-S1本体側で操作します。SongPalをインストールしたスマホ、タブレットであれば、より快適に操作できます。

  • SRS-X9

MAP-S1とiPhone/iPad/iPodを接続する

iPhone/iPad/iPodに保存した音楽を聴くための接続です。
MAP-S1前面の(USB FRONT)端子と、お使いのiPhone/iPad/iPodに付属のLightning - USBケーブルなどで接続します。

  • SRS-X9

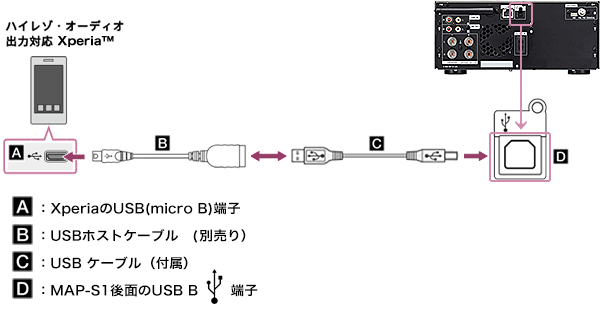

MAP-S1とハイレゾ・オーディオ出力対応Xperia™を接続する

ハイレゾ・オーディオ出力対応Xperiaに保存した音楽を楽しむために必要な接続です。
別売りのUSBホストケーブルを使って、背面の(USB REAR)端子と接続します。
Xperiaのハイレゾ・オーディオコンテンツをデジタル出力します。

  • SRS-X9

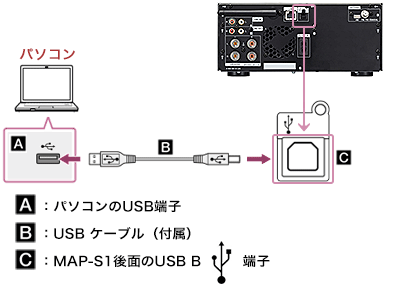

MAP-S1とパソコンを接続する

パソコンに保存した音楽を楽しむために必要な接続です。
MAP-S1背面の(USB REAR)端子とパソコンのUSB端子を付属のUSBケーブルで接続します。

  • SRS-X9
