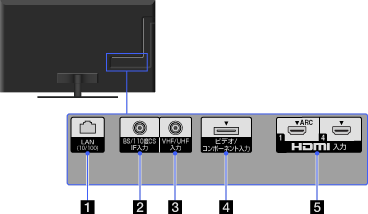

後面
- LAN
- BS/110度CS IF入力
- VHF/UHFアンテナ入力
- ビデオ/コンポーネント入力
- HDMI1、4入力
- LAN（10/100）端子
別売りのLANケーブルを使って、モデムやルーターにつなぎます。
- BS/110度CS IF入力端子
衛星アンテナからの同軸ケーブルをつなぎます。衛星アンテナ用の電源を供給するため、DC15/11Vの直流電圧が出ています。
- VHF/UHF用のアンテナ接続ケーブルは絶対につながないでください。
- VHF/UHFアンテナ入力端子
VHF/UHF用同軸アンテナ接続ケーブルやケーブルテレビのケーブルをつなぎます。
- ビデオ/コンポーネント入力端子
付属のビデオ/D端子アダプターを使って、録画機器や再生機器、およびデジタルCSチューナーなどの映像・音声出力端子またはD映像出力端子につなぎます。モノラル音声出力につなぐときは、音声左（白色）端子につないでください。
- HDMI1、4入力端子
HDMI（High-Definition Multimedia Interface）は、デジタル映像・音声入出力インターフェース規格です。
HDMI機器制御に対応した機器をつなぐと、相互に連動します。対応している映像信号：
480i、480p、720p、1080i、1080p、1080/24p
対応している音声信号：
リニアPCM （32kHz、44.1kHz、48kHz）、ドルビーデジタル、MPEG2 AAC（デジタル放送）
- Audio Return Channel（ARC）に対応したオーディオシステムと接続する場合は、HDMI1入力をお使いください。オーディオシステムがAudio Return Channelに対応していない場合は、光デジタル音声出力との接続も必要です。
- DVI端子搭載機器と接続する場合は、HDMI4入力に接続し、PC入力の音声入力端子に音声ケーブルを接続してください。［オートインプットスキップ設定］でPC入力の［スキップ設定］が［オート］に設定されていて、PC入力のRGB入力端子にケーブルが接続されていない場合のみ、DVI端子搭載機器の音声が出力されます。
- DVI端子搭載機器と接続する場合は、DVI-HDMI変換用のケーブルをご使用ください。
- HDMIおよびDVI端子搭載機器と接続できますが、一部の機器では映像や音声が出ないなど正常に動作しない場合があります。
