各部のなまえ

対象製品
BDZ-AX2700T / AT970T / AT770T / AT950W / AT750W / AT350S

• 本体前面
• 本体後面

• 表示窓
• リモコン

本体のボタンはリモコンの同じ名前のボタンと同じ働きをします。
各部の説明はリンク先のページをご覧ください。

本体前面

BDZ-AX2700T

BDZ-AT970T / AT770T / AT950W / AT750W / AT350S

イラストはBDZ-AT970Tです。

• 電源ボタン
• ディスクトレイ
• 表示窓
  • 詳しくはこちら
• 番組おでかけボタン／ランプ^*
  • 本体のおでかけボタンで転送したい（ワンタッチ転送）
  カメラ取込みボタン／ランプ
  • 本体の取り込みボタンで取り込みたい（ワンタッチ取り込み）
• 開／閉ボタン
  ディスクトレイを開閉します。
• HDMI出力切換ボタン
  • HDMI出力を切り換えて使う
  • AVピュア接続で映像と音声を別々につなぐ
• B-CASカード挿入口
• リセットボタン
• HDV1080i/DV入力端子
  • i.LINKケーブルを使って取り込みたい（HDV/DVダビング）
• （USB）端子
  • おでかけ転送機器との接続
  • USBケーブルを使って取り込みたい（AVCHDダビング）

• リモコン受光部
• バーチャルサラウンドランプ
  • バーチャルサラウンドを体験したい
  ダウンロードランプ
  • 録画を始めるとき、録画中のランプ、録画を途中で止めるとき
  録画ランプ
  • 録画を始めるとき、録画中のランプ、録画を途中で止めるとき
  録画予約ランプ
  HDMI出力1 ／ 2 ／ AVピュアランプ
  • HDMI出力を切り換えて使う
  • AVピュア接続で映像と音声を別々につなぐ
• “メモリースティック デュオ”／ SDカードスロット ／ メモリーカードランプ
  • メモリーカードから取り込みたい（AVCHDダビング）
• ヘッドホン端子
  • ヘッドホンでバーチャルサラウンドを体験したい
• 録画ランプ
  • 録画を始めるとき、録画中のランプ、録画を途中で止めるとき
  録画予約ランプ
  ダウンロードランプ
  • 録画を始めるとき、録画中のランプ、録画を途中で止めるとき

* 対象製品：BDZ-AX2700T / AT970T / AT770T / AT950W / AT750W

Q&A よくある質問

• ディスクが取り出せない（トレイが開かない）のですが？

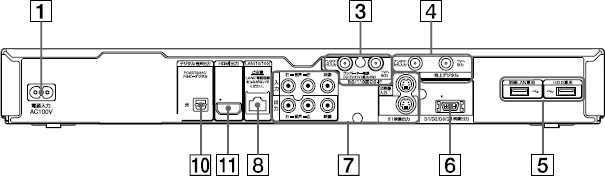

本体後面

BDZ-AX2700T

BDZ-AT970T / AT770T

イラストはBDZ-AT970Tです。

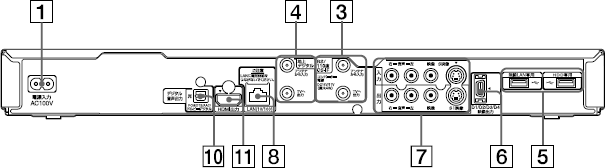

BDZ-AT950W / AT750W

イラストはBDZ-AT950Wです。

BDZ-AT350S

• 電源入力端子
• HDMI出力1/2端子
  • テレビとの接続
  • AVアンプやホームシアターシステムとの接続
• BS/110度CS-IF入力／出力端子
  • アンテナとの接続
• 地上デジタル入力／出力端子
  • アンテナとの接続
• （USB）無線LAN専用端子^*1
  • 無線でつなぐ（USB無線LANアダプターでの接続）
  （USB）HDD専用端子^*2
  • 外付けUSBハードディスクとの接続
• D1/D2/D3/D4映像出力端子
  • テレビとの接続

• 音声／映像／S映像入力端子
  • 映像／音声ケーブルを使って取り込みたい
  • ビデオテープから取り込みたい（VHSダビング）
  • CATVやスカパー！チューナーとの接続
  音声／映像／S1映像出力端子
  • テレビとの接続
  • AVアンプやホームシアターシステムとの接続
• LAN（10/100）端子
  • ネットワークへの接続
• デジタル音声出力 同軸端子
  • AVアンプやホームシアターシステムとの接続
• デジタル音声出力 光端子
  • AVアンプやホームシアターシステムとの接続
• HDMI出力端子
  • テレビとの接続
  • AVアンプやホームシアターシステムとの接続

*1 対象製品：BDZ-AX2700T / AT970T / AT770T / AT950W

*2 対象製品：BDZ-AX2700T / AT970T / AT950W

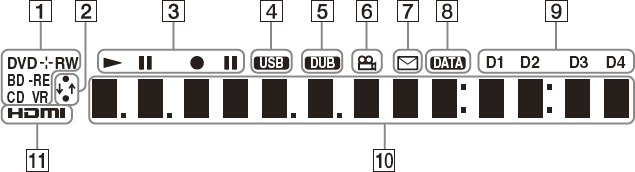

表示窓

• BD/DVD/CD表示（種類、記録フォーマット）
  BDとDVD（またはCD）のハイブリッドディスクの場合は、BDを表示します。
• 通信表示
  ネットワークで通信中であることを表示します。
• HDD/BD/DVD再生記録表示
  それぞれのディスクの再生／記録動作を表示します。
• USB表示
  本機前面のUSB端子へのUSB機器接続時に点灯、ダビング時やおでかけ／おかえり転送時^*1に点滅します。
• ダビング表示
  ダビング中に点灯します。

• ANGLE（アングル）表示
  複数アングルの映像が記録されているときに点灯します。
• お知らせ（メール）表示
  未読メールがあるときに点灯します。
• 番組表受信表示
• D映像出力表示
• 再生経過時間／メッセージなどを表示
• HDMI表示
  HDMIケーブルで本機につないだ機器が、本機によって認識されているときに点灯します。

*1 対象製品：BDZ-AX2700T / AT970T / AT770T / AT950W / AT750W

表示窓の表示文字

使用状況によって表示される内容は異なります。下記は表示窓に表示される文字の一例です。

*2 XXには数字が表示されます。

関連項目

• 本体表示の明るさ

Q&A よくある質問

• 「SYSTEM ERROR」「PLEASE WAIT」「INFO WRITE」または「E6***」と本体表示窓に表示されたまま、操作ができない。（再起動の方法）

リモコン

イラストはBDZ-AX2700Tのリモコンです。

開／閉 ディスクトレイの開け閉めをします。 入力切換 本機の入力を切り換えます。 TV電源 テレビの電源を入／切します。 電源 本機の電源を入／切します。 10キー 番組視聴中に、チャンネル番号を入力する際などに使用します。 機器操作切換 登録している他機器の操作に切り換えます。 〜 数字ボタン1 〜 12*1 放送局を切り換えたり、数字を入力したりします。 地デジ／ BS ／ CS （地上デジタル／BSデジタル／CSデジタル）放送を切り換えます。 削除 録画した映像（タイトル）を消去します。 カラーボタン 各画面を操作する際に使用します。各画面により、ボタンが持つ機能が異なります。 My！番組表 My！番組表を表示または閉じます。 らくらくスタート らくらくスタートメニュー画面を表示または閉じます。 番組説明 番組説明画面を表示または閉じます。 番組表 番組表を表示または閉じます。 ／ ／決定 項目を選択したり、確定したりします。 画面表示 見ている画面の補足情報を表示したり、非表示にしたりします。 戻る 前の画面に戻ったり、画面を閉じたりします。 ホーム ホームメニューを表示または閉じます。 オプション オプションメニューを表示または閉じます。

前 前のチャプターなどに移動します。 10秒戻し／15秒送り 再生中の画面の少し前に戻ります。または、再生中の画面の少し先に進みます。 次 次のチャプターなどに移動します。 早戻し、スロー、コマ戻し 早戻し再生、スロー逆再生、コマ戻し再生します。 再生*1 番組や映像などの再生を開始します。 早送り、スロー、コマ送り 早送り再生、スロー再生、コマ送り再生します。 一発予約／録画 録画を開始ます。 一時停止 再生を一時停止します。 停止 録画、再生などを停止します。 チャプター書込み 録画したタイトルにチャプターマークを付けます。 音声切換*1／字幕切換 音声を切り換えます。または、字幕を切り換えます。 ポップアップ／メニュー BD-ROMのポップアップメニューやDVDのメニューを表示または閉じます。 ヘッドホン音量*2 《ヘッドホン音量》ボタンを押して点灯している間に、《音量＋／−》ボタンと《消音》ボタンでヘッドホンの音量調節ができるようになります。音量／消音は表示窓で確認できます。 消音 音量を消します。 音量＋／− 音量を調節します。 チャンネル＋*1／− チャンネルを切り換えます。 d 連動データ 視聴中の番組と、その番組に連動するデータ放送への切り換えを行います。

*1 凸（突起）が付いています（数字ボタンは「5」のみ、《チャンネル＋／−》は「＋」のみ）。操作の目印としてお使いください。

*2 対象製品：BDZ-AX2700T

Q&A よくある質問

• リモコンで本機が操作できない。リモコンのききが悪い。
