各部のなまえ
本体のボタンはリモコンの同じ名前のボタンと同じ働きをします。
各部の説明はリンク先のページをご覧ください。

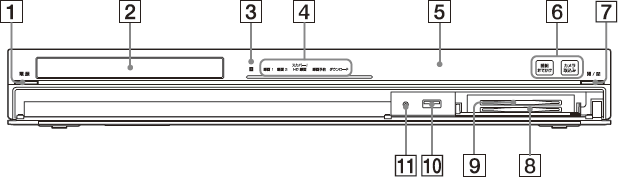

本体前面
- 電源ボタン
- ディスクトレイ
- リモコン受光部
- 録画ランプ
録画予約ランプ
ダウンロードランプ
- 表示窓
- 番組おでかけボタン/ランプ
カメラ取込みボタン/ランプ
- 開/閉ボタン
ディスクトレイを開閉します。
- スカパー!ICカード挿入口
- B-CASカード挿入口
- (USB)端子
- リセットボタン
本体後面
- 電源入力端子
- スカパー!HD IF入力端子
- デジタル音声出力 光端子
- HDMI出力端子
- LAN(10/100)端子
- 音声/映像入力端子
音声/映像出力端子
- BS/110度CS-IF入力/出力端子
- S映像入力端子
S1映像出力端子
- D1/D2/D3/D4映像出力端子
- 地上デジタル入力/出力端子
- (USB)無線LAN専用端子
- (USB)HDD専用端子
表示窓
- BD/DVD/CD表示(種類、記録フォーマット)
BDとDVD(またはCD)のハイブリッドディスクの場合は、BDを表示します。
- 通信表示
ネットワークで通信中であることを表示します。
- HDD/BD/DVD再生記録表示
それぞれのディスクの再生/記録動作を表示します。
- USB表示
本機前面のUSB端子へのUSB機器接続時に点灯、ダビング時やおでかけ/おかえり転送時に点滅します。
- ダビング表示
ダビング中に点灯します。
- ANGLE(アングル)表示
複数アングルの映像が記録されているときに点灯します。
- お知らせ(メール)表示
未読メールがあるときに点灯します。
- 番組表受信表示
- D映像出力表示
- 再生経過時間/メッセージなどを表示
- HDMI表示
HDMIケーブルで本機につないだ機器が、本機によって認識されているときに点灯します。
- [本体表示の明るさ]で表示窓の明るさを設定できます。
- 電源が「切」のとき、表示窓は消灯します。
表示窓の表示文字
使用状況によって表示される内容は異なります。下記は表示窓に表示される文字の一例です。
起動などの処理中のとき
ビデオカテゴリーを選んだとき
ソフトウェアアップデート実行中のとき*2
クイックタイマー動作中のとき*2
ディスク読み込み中のとき
ディスクフォーマット中のとき
ファイナライズ中のとき
録画終了処理中のとき
*2 XXには数字が表示されます。

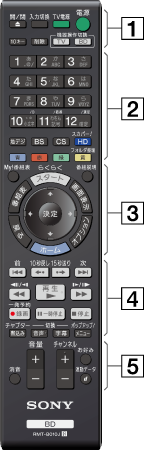

リモコン
*1 凸(突起)が付いています(数字ボタンは「5」のみ、《チャンネル+/−》は「+」のみ)。操作の目印としてお使いください。
- 本機の電源が「切」のときに次のボタンを押すと、本機の電源が入ります。
《らくらくスタート》ボタン/《開/閉》ボタン/《ホーム》ボタン/《番組表》ボタン/《再生》ボタン/《My !番組表》ボタン。
