TECHNICAL COLUMN
テープ記録時間の表記について
HDCAMテープ(BCT-HDシリーズ)と、HDCAM-SRテープ(BCT-SRシリーズ)には、2種類の記録時間を記載しています。今回のトピックスは、この記録モードの違いによって、なぜ記録時間が変わるのかを解説いたします。
「60iモード」と「24Pモード」について
「60i」は1秒間に60枚のインターレース画像で、「24P」は1秒間に24枚のプログレッシブ(ノンインターレース)画像で構成されていることを意味します。
「インターレース」とは、TV受像機に映像を表示する際、フリッカーを抑え、TV信号を狭い帯域で扱うために工夫された方法で、図1のような飛び越し走査をしています。
まず最初の1/60秒間で、走査線1行分を飛び越した隙間のある画像を描きます。これを第1フィールドと呼びます。次の1/60秒間は、先ほど飛び越した部分を埋めるように描きます(第2フィールド)。つまり、この2つのフィールド(1/30秒間)で1枚の画像(1フレーム)が完成するわけです。
一方、「プログレッシブ」では図2のように、画面の左上から右下まで飛び越しをせずに描いていきます。24Pモードでは、1/24秒間で1枚の画像が完成します。

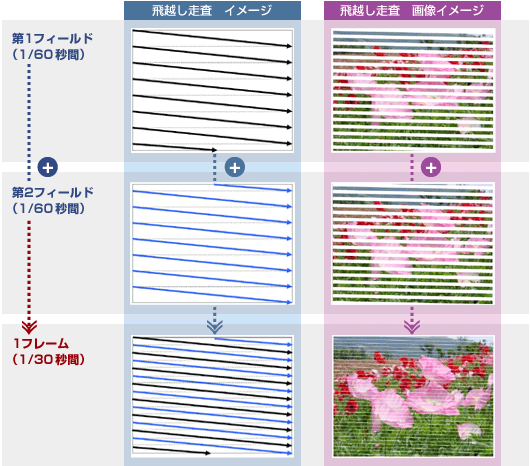

図1 インターレースの場合

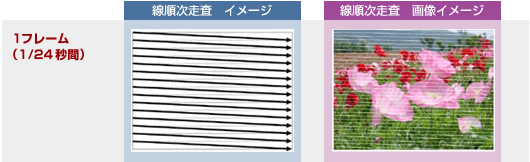

図2 プログレッシブの場合
記録時間が変わる理由
「60iモード」では1秒間に30フレーム、つまり30枚の画像をテープに記録します。「24Pモード」では24枚です。VTRヘッドが記録するトラック幅は、どちらのモードでも変わらないため、1秒あたりの記録に必要なテープの長さは「24Pモード」の方が短くてすみます。そのため、「24Pモード」では「60iモード」の 30÷24=1.25倍 長く記録することができるのです。 ※VTR側でテープスピードを変えて対応しています。

試しに40分テープの場合で24Pモード時の記録時間を計算すると、40×1.25=50分となります。
計算...合ってましたね。
HDCAM テープ記録時間表記
ラインアップ 60i 24P
BCT-6HD 6 7
BCT-12HD 12 15
BCT-22HD 22 27
BCT-32HD 32 40
BCT-40HD 40 50
BCT-34HDL 34 42
BCT-64HDL 64 80
BCT-94HDL 94 117
BCT-124HDL 124 155
※概算表記 単位 [分]
HDCAM-SR テープ記録時間表記
ラインアップ 60i 24P
BCT-6SR 6 7
BCT-33SR 33 41
BCT-40SR 40 50
BCT-64SRL 64 80
BCT-94SRL 94 117
BCT-124SRL 124 155
※概算表記 単位 [分]
注) 本来は技術的に厳密な掲載をすべきところですが、
この解説文は、概要をつかんでいただくために、
判りやすさを優先しております。
